제품 소개용접된 격판덮개 열교환기

구획 유형 & 완전히 용접된 판 열교환기 주문을 받아서 만들어진 디자인

양질 지상 발적 체계 판매를 위해
양질 지상 발적 체계 판매를 위해
제가 지금 온라인 채팅 해요

구획 유형 & 완전히 용접된 판 열교환기 주문을 받아서 만들어진 디자인

중국 구획 유형 & 완전히 용접된 판 열교환기 주문을 받아서 만들어진 디자인 협력 업체
구획 유형 & 완전히 용접된 판 열교환기 주문을 받아서 만들어진 디자인 협력 업체 구획 유형 & 완전히 용접된 판 열교환기 주문을 받아서 만들어진 디자인 협력 업체

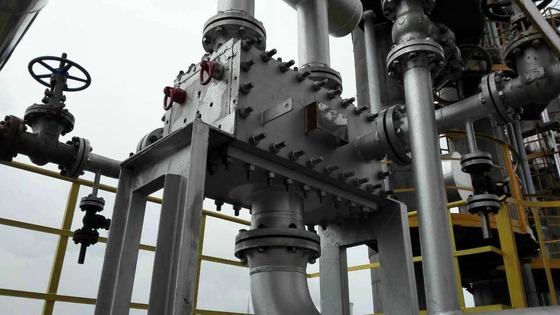

큰 이미지 :  구획 유형 & 완전히 용접된 판 열교환기 주문을 받아서 만들어진 디자인

제품 상세 정보:

원래 장소: 중국
브랜드 이름: QIYAO
인증: ISO, ASME
모델 번호: QYB 시리즈

결제 및 배송 조건:

최소 주문 수량: 1 단위
가격: Customized Product, Quoted Case By Case
포장 세부 사항: Seaworthy 나무 케이스
배달 시간: T/T L/C 후에 30-45 일
지불 조건: L / C, T / T
공급 능력: 달 당 100 단위
접촉
상세 제품 설명
자료: 스테인리스, SMO, 티타늄, 등. 열 교환의 핵심 구조: 장 뭉치로 용접될 물결 모양 금속 장
구조: 구획 유형 & 놀이쇠 연결하고 밀봉된 금속 구조로 거치되는 용접된 판 장 뭉치 디자인: 맞춤형
응용 프로그램: 기름 & 가스, 정련소, 화학 공업, 등. 포장: 튼튼한 포장
판매 후 서비스: 유효한 요구에 응하여
하이 라이트:

용접된 열 교환기

,

완전히 용접된 판 열교환기

구획 유형 & 가득 차있 용접한 판 열교환기는 조밀한 열교환기 가족에 있는 신제품입니다.

완전히 판 장으로 용접된 판 뭉치에 의하여 4의 구조로 도망했습니다 최고 판 및 기본 판 지탱 압력을 가진 측면 판이 거치됩니다. 측면 판은 유동성 인레트 및 출구를 가진 분사구로 제공됩니다.

놀이쇠 연결한 구조 때문에, 판은 판 뭉치의 쉬운 청소 그리고 정비를 위해 쉽게 떼어질 수 있습니다.

판 장은 사용된 어떤 틈막이도 없이 서로 용접됩니다, 그래서 고열 & 압력 신청을 위해 적용될 수 있습니다.

판 장의 물결 모양 단면도는 액체의 무거운 소란을 일으키는 원인이 됩니다, 그래서 열 전달 계수는 전통적인 관 & 포탄 열교환기의 2-4배 입니다. 동일한 근무 조건 하에서, 열전달을 위한 필수 지역은 전통적인 관 & 포탄 열교환기의 단지 25-30%입니다.



일 원리/교류

얇은 금속 장은 물결 모양 판을 일으키기 위하여 눌러지고 그 때 그런 물결 모양 판의 더미는 용접한 이렇게 구획 유형 & 완전히 용접한 판 열교환기를 형성하기위하여입니다. 이웃 장은 좁고 꼬불꼬불한 수로를 중간에 설치하고 일 액체가 흘러 관통하는 것을 허용합니다. 순서에 있는 그것의 자신의 수로가 찬 유동성과 뜨거운 액체에 의하여 흘러 관통합니다. 차고 뜨거운 수로는 장으로 열 교환이 일어나는 곳에, 자연적으로 분리됩니다.

구조 & 일 원리에 기인한, PHE의 이 유형은 조밀한 구조에 의해, 작은 발자국, 고온 이동 효율성, 가동 가능한 가동, 넓은 신청, 저열 손실, 쉬운 임명 & 청소, 등 특색지어집니다.



명세

신청 열 교환
이름 구획 유형 & 가득 차있 용접된 판 열교환기
모형 QYB30, QYB40, QYB50, QYB75
물자 316L, SMO의 티타늄, 2205
부호 & 기준 NB/T47007, GB150
디자인 압력 F.V. – 4Mpa
디자인 온도 -200 - 400℃
주요 측정 점 유동성 인레트/출구에 온도 그리고 압력
물개 플랜지
중요한 장비를 위한 서비스 기간 15 년
보장 12 달
일/서비스의 범위 , 임명 감독, 등 디자인하고십시오, 제조하고십시오, 공급하십시오.





이점

  1. 고온 전달 계수, 열 전달 계수는 관 & 포탄 열교환기의 – 압력 강하 한계의 동일한 상태 하에서 - 2-4배 입니다;
  2. 통제에 조밀한 구조 – 소형 & 빠른 응답;
  3. 경량 – 감소된 귀금속 비용;
  4. 레이저는 판 장 뭉치를 – 고압 & 열저항 용접했습니다;
  5. 소란은 낮은 각측정속도의 경우에는 조차 일어날 수 있습니다. 장 벽 표면에 큰 전단력 때문에 낮은 더럽히기.
  6. 다수 교류는 반대 방향에서 흐를지도 모릅니다 – 열 교환 효율성은 매우 증가될 수 있고 가까운 접근 온도는 달성됩니다;
  7. 액체의 동등한 배급 – 열전달 효율성은 증가되고 교류 저항은 줄;
  8. 핵심에 분해 가능한 측면 판 & 눈에 보이는 용접 솔기 – 쉬운 청소 & 정비;
  9. 제조 – 안전한 & 믿을 수 있는 제품의 부유한 경험;
  10. 성분에 주식의 많음 – 감소된 리드타임;
  11. 높은 관리 효율성 – 제품에 저가.



참고

아니다. 사용자 프로젝트 장비 명세 Qty.
1 Kingboard 화학 보유 주식 회사. 100,000t/y 촉매 크래커 중유 분류 탑 머리 위 냉각기

QYB75

디자인 압력: 0.7MPa

디자인 임시 직원.: 200℃

판 물자: 316L

1
중유 분류 탑 머리 위 기름 가스 – 온수 열교환기

QYB75

디자인 압력: 0.7MPa

디자인 임시 직원.: 200℃

판 물자: 316L

1
가벼운 기름 분류 탑 머리 위 기름 가스 – 온수 열교환기

QYB75

디자인 압력: 0.7MPa

디자인 임시 직원.: 200℃

판 물자: 316L

1
가벼운 기름 분류 탑 머리 위 냉각기

QYB75

디자인 압력: 0.7MPa

디자인 임시 직원.: 200℃

판 물자: 316L

1
2 난징 Fubangte 동양 화학물질 Co. 주식 회사. 프로젝트를 격상시키는 판 열교환기 Predistillation 열교환기

QYB50

디자인 압력: 0.9MPa

디자인 임시 직원.: 220℃

판 물자: 316L

1
3 Xinao 에너지 보유 주식 회사. 난징 임계초과 위험한 폐기물 처리 프로젝트 콘덴서

QYB50-H-250

디자인 압력: 0.4MPa

디자인 임시 직원.: 160℃

판 물자: 티타늄

1
예열기

QYB30-V-60

디자인 압력: 0.5MPa

디자인 임시 직원.: 160℃

판 물자: 티타늄

1
4 산둥 성 Yuhuang (그룹) 화학물질 Co. 주식 회사. 50,000t/y Muttahida Majlis-E-Amal는 계획합니다 T240 급식 예열기

QYB75-V-400

디자인 압력: 1.0MPa

디자인 임시 직원.: 110℃

판 물자: 316L

2
5 Wanhua 화학물질 Co. 주식 회사. 폴리탄산염 프로젝트 1 차적인 이차 음료수 냉각기

QYB30-V-100

디자인 압력: 0.8MPa

디자인 임시 직원.: 125℃

판 물자: 316L

5
1 차적인 MC 폐수 열교환기

QYB50-V-200

디자인 압력: 0.8MPa

디자인 임시 직원.: 90℃

판 물자: 티타늄

2
이차 MC 폐수 열교환기

QYB50-V-200

디자인 압력: 0.8MPa

디자인 임시 직원.: 120℃

판 물자: 티타늄

2
6 SinoPec Luoyang Company 15GX69는 프로젝트를 개조합니다 나프다 – 원유 열교환기

QYB75-V-300

디자인 압력: 2.35MPa

디자인 임시 직원.: 150℃

판 물자: 티타늄

1
SinoPec Zhenghai 정제 & 화학물질 Co. 주식 회사. CDU 열교환기 보충 나프다 – 원유 열교환기

QYB75-V-350

디자인 압력: 2.5MPa

디자인 임시 직원.: 250℃

판 물자: 티타늄

2
SinoPec Jiujiang Company 기름 질 격상시키는 것은 프로젝트를 개조합니다 원유 – 상부 제거 가스 열교환기

QYB75-V-352

디자인 압력: 1.5/3.3MPa

디자인 임시 직원.: 200℃

판 물자: 티타늄

2
원유 – 나프다 열교환기

QYB75-V-252

디자인 압력: 1.5/3.3MPa

디자인 임시 직원.: 200

판 물자: 티타늄

2
진공 열교환기의 원료 제 3 측

QYB75-V-352

디자인 압력: 3.0/3.5MPa

디자인 임시 직원.: 300℃

판 물자: 316L

2
진공 열교환기의 원료 제 3 측

QYB75-V-502

디자인 압력: 3.0/3.5MPa

디자인 임시 직원.: 350℃

판 물자: 254SMO

2
나프다 – 온수 열교환기

QYB75-V-152

디자인 압력: 1.5/1.5MPa

디자인 임시 직원.: 200℃

판 물자: 티타늄

2
7 national Iranian Oil Company 원유 단위 안정된 기름/원유

QYB75-V-500

디자인 압력: 2.1MPa

디자인 임시 직원.: 150℃

판 물자: 티타늄

1
8 CNPC Sichuang 회사 CDU에 의하여 가득 차있 용접된 열교환기는 프로젝트를 개조합니다 원유 – 나프다 열교환기

QYB75-H-250

디자인 압력: 1.6MPa

디자인 임시 직원.: 200℃

판 물자: 티타늄

5
CNPC Huhehot Company 프로젝트를 격상시키는 CDU 열교환기 나프다 – 원유 열교환기

QYB75-V-500

디자인 압력: 2.5MPa

디자인 임시 직원.: 200℃

판 물자: 티타늄

1


구획 유형 & 완전히 용접된 판 열교환기 주문을 받아서 만들어진 디자인
구획 유형 & 완전히 용접된 판 열교환기 주문을 받아서 만들어진 디자인
구획 유형 & 완전히 용접된 판 열교환기 주문을 받아서 만들어진 디자인
