제품 상세 정보:
결제 및 배송 조건:
|
| 자료: | 스테인리스, 탄소 강철 | 기능들: | 긴급 조건 하에서 안전 measurs와 환경에 친절한 |
|---|---|---|---|
| 애플 리케이션: | 기름 & 가스의 정련소, 석유 화학 산업 | 유효한 서비스: | , 직립에 위치 감독 디자인하고, 공급해, 위임해, 훈련하. |
| 종류: | 높은/지상 발적 | 팁: | 조수, 공군 초안, 음을, 등 바람쐬십시오. |
| 완료되는 프로젝트: | 400 세트 이상 | 포장: | 튼튼한 포장 |
| 하이 라이트: | 동봉하는 발적 체계,지상 발적 시스템 설계 |
||

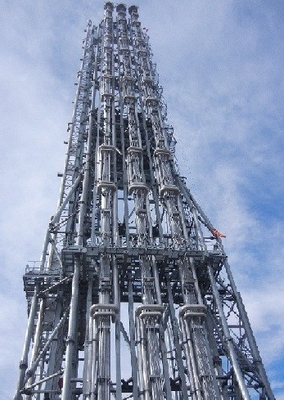

EPC 프로젝트를 위한 중국 계약자에서 분해 가능한 높은 발적 체계
발적 체계는 즉시, 안전하게 그리고 믿을 수 있 밖으로 확 타오르고 환경 보호의 요구를 응하는 가스를 지키는 정상 작동, 개시, 폐쇄 및 비상사태의 조건 하에서 출력한 가연성 가스를 취급하기 위한 것입니다.
발적 체계는 파이프라인으로 구성되어 있는 안전 장치의 종류이고, 장치, 방화 효력이 있는 장비, 발적 가열기, 점화 체계, 발적 라이저 및 다른 성분을 때려눕힙니다.
발적 종류:
* 환풍 가스 매체의 육체적인 모수 (주로 환풍 가스 매체의 독성을 위해), 출력 압력, 흐름율에 등 기초를 두어, 발적은 2개의 종류로 – 높은 발적 및 배경 발적 분할될 것입니다.
* 높은 발적은, 지원 방법에 근거하여 각자 지원된 발적, 끄는 밧줄에 의하여 지원된 발적 및 유정탑에 의하여 지원된 발적으로, 분할될 것입니다. 고쳐질 조정 유정탑에 의하여 지원된 발적, 분해 가능한 유정탑에 의하여로 라이저의 유형에 근거하여 유정탑에 의하여 지원된 발적은, 지원된 발적 분할될 것입니다.
* 동봉하는 지상 발적 및 열리는 지상 발적으로 지상 발적이, 환풍 가스 처리 수용량에 근거하여, 분할될 것입니다.
* 발적 가열기의 구조에 기초를 두어, 발적은 증기 지원 발적, 강압통풍 지원 발적, 완화된 발적, LHV 발적, 다 구멍 충돌 발적, 음 발적, 등으로 분할될 것입니다.
발적 유형의 선택권
| 높은 발적 | 지상 발적 |
|
▽ 매체 속성: 무제한
▽ 기업: 무제한 ▽ 수용량: 무제한 |
▽ 매체 속성: 아무 극단적으로 유해한 없는 매체. ▽ 기업: 화학 분야에 주로 초점 ▽Capacity: 동봉하는 지상 발적을 위한 150t/h까지 및 열려있는 발적을 위해 무제한 |
높은 발적 체계를 위한 지원 방법의 선택권:
| 각자 지원하는 | 끄는 밧줄 | 지원되는 유정탑 | |
| 조정 발적 | 분해 가능한 발적 | ||
|
▽Industry: 천연 가스 처리 공장
▽Capacity: 작은 ▽Height: 20m 높이 보다 |
▽Capacity: 작은 ▽Height: 40m까지. |
▽Industry: 정련소, 석탄 화학물질, 액화천연가스, 근해, 등. ▽Capacity: 큰 ▽Height: 40-160m ▽Application: 발적 체계 필요 “동일하 시간 개시 & 폐쇄”를 일치하는 장치 |
▽Industry: 정련소, 석탄 화학물질, 액화천연가스, 근해, 등. ▽Capacity: 큰 ▽Height: 40-160m ▽Application: 발적 체계의 다 세트를 일치하는 장치는 “동일하 시간 개시 & 폐쇄”이고, 확장을 위해 여분 발적 체계를 비축할 필요가 있고 그리고 땅 투자를 저장할 수 없습니다. |
지상 발적 체계의 선택권
| 동봉하는 지상 발적 체계 | 열려있는 지상 발적 체계 |
|
▽ 매체 속성: 유독한 발적 가스, 그러나 극단적으로 또는 높게 유해한 ▽ 기업: 화학 공업에 초점 |
|
|
▽Capacity: 더미를 위한 150t/h를 초과하지 않기 위하여 ▽Discharge 압력: 까지 BL (매체에 주제) 내의 10kpag |
▽Capacity: 무제한
▽Discharge 압력: 까지 BL (매체에 주제) 내의 80kpag |
발적 가열기의 선택권
| 증기 지원 유형 | 강압통풍 유형 | 확산된 유형 | LHV 유형 | 다 구멍 충돌 유형 | 음 유형 |
|
▽Industry: 무제한 ▽Media: 무거운 탄화수소 ▽Discharge 압력: 더 낮은, 무연 연소를 위한 필요 지원 ▽Utility: 유효한 증기 |
▽Industry: 무제한 ▽Media: 무거운 탄화수소 ▽Discharge 압력: 더 낮은, 무연 연소를 위한 필요 지원 ▽Utility: 비 증기 ▽Location: 추운 지역을 위해 적용 가능한. |
▽Industry: 석탄 화학물질
|
▽Media: LHV 또는 단단하 가연성 매체는 신 가스 또는 암모니아를 좋아합니다 |
▽Industry: 천연 가스 ▽Media: 가벼운 탄화수소 구성 |
▽Media: 근해 플랫폼
▽Discharge 압력: 높이 ▽Defect: 시끄러운 |
일 원리/흐름 공정
높은 발적 체계: 가연성 가스는 생산 설비에서 출력되고, 발적의 건전지 한계로 환풍 관 네트워크로 흘러 관통하고, 아마 환풍 가스에서 포함된 액체 하락의 별거를 위한 녹아웃 드럼으로 흐르고, 물 밀봉 드럼으로 흐르고 물 밀봉 돌파하고, 발적 라이저로 그 후에 흐르고, 분자 물개를 통해서 가고 가열기에 의해 마지막으로 밖으로 확 타오릅니다.
이점
1. FLARESIM, FLARENET, 유창한 같이 국제적인 기술설계 소프트웨어를, 등 이용하십시오;
2. 연소 시험 플랫폼을 발적 가스의 각종 유형에 근거를 두는 연소 상태를 가장하기 위하여 소유하기 위하여;
3. 특허 기술과 노하우의 수를 소유하기 위하여;
4. 직업적인 기술 설계 자격이 있으십시오;
5. 기술 설계 팀 & 연구와 개발 팀을 높 자격을 줬습니다;
6. 기술설계 건축의 많은 포괄적인 경험이 있으십시오;
7. 직업 적이고 & 높은 능률적인 판매 후 서비스 체계가 있으십시오.
전형적인 프로젝트
CNOOC 후이저우 정련소에 22,000,000T/y 정련소 프로젝트
단계 #1 - 10,000,000T/y 정련소 프로젝트: 발적 체계는 HP 발적 (DN1600), LP 발적 (DN1600) 및 신 가스 발적 (DN500), 및 DN1600 발적 라이저를 위한 예약으로 이루어져 있습니다. 발적 체계의 고도: 150m.

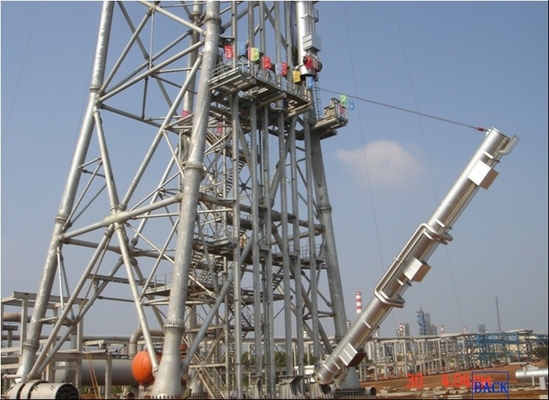

단계 #2 – 12,000,000T/y 정련소 프로젝트: DN1600 발적 라이저를 위한 단계 #1와 체계의 낙관한 디자인의 보류하는 공간에 기초를 두어, SMDERI는 분해 가능한 일반적인 유정탑 발적의 “온라인 집합 & 체계 확장”의 가득 차있는 단계 #1 발적 체계의 개조 & 확장을 깨닫고 일반적인 유정탑에 놓이는 다 라이저의 표적을 도달하기 위하여 이용했습니다. 땅의 제일 이용을 위해, SMDERI는 땅 투자가 저장되었다 그래야 그의 기술지원을 제공했습니다.
발적 가스 회복 체계는 20,000M3 가스 홀더, 600,000M3 나사 압축기의 2개 단위로 갖춰지고 300,000M3의 2개 단위는 압축기를 조입니다.
전형적인 클라이언트
| 클라이언트 | 프로젝트 | 참조 자료 |
| 저장 성 석유화학 Co., 주식 회사. | 40,000,000T/y 정제 & 화학물질 통합 프로젝트 단계 #1 동안 지상 발적 체계 | open 배경 발적 체계의 4 세트 |
| Zhongan는 석탄 화학물질 Co., 주식 회사를 점락했습니다. | 석탄에 메탄올과 올레핀 변환 프로젝트 |
분해 가능한 발적: 2*DN1800+DN1200+DN600+DN450 H150m |
| CNOOC 후이저우 정련소 | 22,000,000T/y 정제 프로젝트 |
분해 가능한 발적: 2*DN1300+DN400, H140m |
| PKOP Chimkent 정련소, 카자흐스탄 | 세련 향상 프로젝트 |
분해 가능한 높은 발적: 2*DN1300+DN400, H140m |
| Sinopec-Mitsui, 상해 | 400,000T/y 석탄산 아세톤 단위 | 동봉하는 지상 발적 체계의 2 세트 |
| 중국 Shenhua 석탄 기름 Chemical Co., Ltd., Xinjiang Coal Chemical Corp. | 680,000T/y 새로운 석탄 원료 물자 프로젝트 |
조정 높은 발적: 2*DN1800+DN800+2*DN500, H150m |
| Sinochem 취안저우 석유화학 Co., 주식 회사. | 12,000,000T/y 정제 프로젝트 |
조정 높은 발적: DN1200+DN1600+DN700, H140m |
특허 기술:
l 분해 가능한 & 일반적인 유정탑에 의하여 올려지는 발적 및 그것의 집합 & 분해 체계 (실용 모형 특허 No.ZL200620048466.X)
l 분해 가능한 & 일반적인 집합 & 분해 (발명품 특허 No.ZL200610119032.9)의 유정탑에 의하여의 회의 & 분해 체계 올려지는 발적 그리고 그것의 방법
가연성 폐기 가스 (실용적인 특허 No.ZL200620048087.0)를 위한 l 상연된 출력 연소 체계
사용법 방법 (발명품 특허 No.ZL200610118674.7)의 가연성 폐기 가스 그리고 그것의 방법을 위한 l 상연된 출력 연소 체계
l 증기 지원 발적 가열기 (발명품 특허 No.ZL200610118675.1)
발적 체계 (발명품 특허 No.ZL200810041594.5)를 위한 l 물 밀봉 구조
l 열려있는 지상 발적 (실용 모형 특허 No.ZL201020529360.8)
l 다 측 분해 가능한 & 일반적인 유정탑에 의하여 올려지는 발적 (실용 모형 특허 No.ZL201120233838.7)
l 새로운 동봉하는 지상 발적 (실용 모형 특허 No.ZL201120227204.0)의 큰 시내
